在航空工業領域，飛機的大部分結構部件采用鋁合金制造。鋁合金憑借其耐腐蝕性能、機械強度以及輕量化特質，可以在低重量條件下承載較大載荷。通過退火和淬火熱處理工藝，能夠獲得滿足特定應用需求的不同機械性能。退火處理可提升部件的延展性或可變形特點，這對后續的彎曲或成型工序至關重要。材料需加熱至400°C，升溫梯度依據材料厚度確定，并保溫?cái)?shù)小時（最長可達20小時）之后緩慢冷卻至室溫。硬化處理是一種通過加熱至350°C來提高產品硬度的熱處理方法。根據所需技術性能的差異，該工藝的溫度保持時間可從數小時至數天不等。

生產挑戰

溫度穩定性：航空工業領域的熱處理需遵循AMS2750標準流程，以此保障工藝質量。對于控制儀器的主要要求-溫度讀數具備較高精度以及爐內溫度的穩定性。通過讀取3個溫度探頭的數值來計算PID控制器所使用的平均控制值，對于確保工藝溫度的穩定具有關鍵意義。

數據記錄：為驗證熱處理工藝的準確性，每個生產批次的溫度數值均需以受保護（加密）的格式進行記錄與存儲。

現場總線連接：熱處理爐與所有自動化系統模塊相同，通過配備以太網/IP連接的PLC實施控制。在以太網/IP現場總線網絡中運用不同基于以太網的通信協議（如Modbus TCP）的能力，使得各類控制設備的集成成為可能。

解決方案

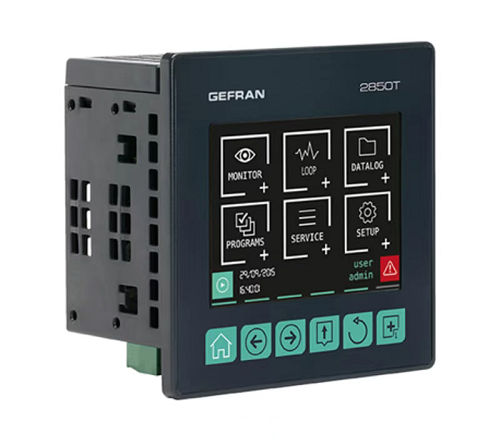

2850T/3850T多功能PID控制器完全滿足AMS2750標準對均勻溫度控制及加密批次數據記錄的要求。

在均熱階段，采用電加熱電阻控制取代燃?xì)馊紵骷訜帷４穗A段持續時間為數小時至數日不等，從提升能效角度考量，我們優先選用電加熱方式。

溫度控制與曲線生成：

爐溫PID閉環控制；

依據航空工業AMS2750標準所規定的溫度讀數精度；

針對爐溫穩定控制，選取三個溫度值的平均值計算結果作為設定點參考；

實現與PLC（Modbus TCP-Ethernet/IP）的連接以及自動化系統集成；

批次數據記錄：

記錄工藝溫度和保障烘箱溫度的穩定性，并將其與批次編號進行關聯；

采用加密格式對數據進行安全存儲；

通過以太網開展歸檔數據的遠程備份工作；

支持本地及遠程對記錄數據進行查看；

借助SNTP服務達成日期/時間的自動同步；

650L超溫限位開關：

FM工廠認證；

專用前板報警復位鍵（ACK）；

累計報警激活時長與統計次數；

GPC三相電源控制器：

通過以太網/IP連接至PLC系統，以實現控制與診斷通信；

通過ODVA以太網/IP認證；

具備部分負載故障診斷功能；

符合UL508標準100KA短路電流額定值(SCCR)要求；
