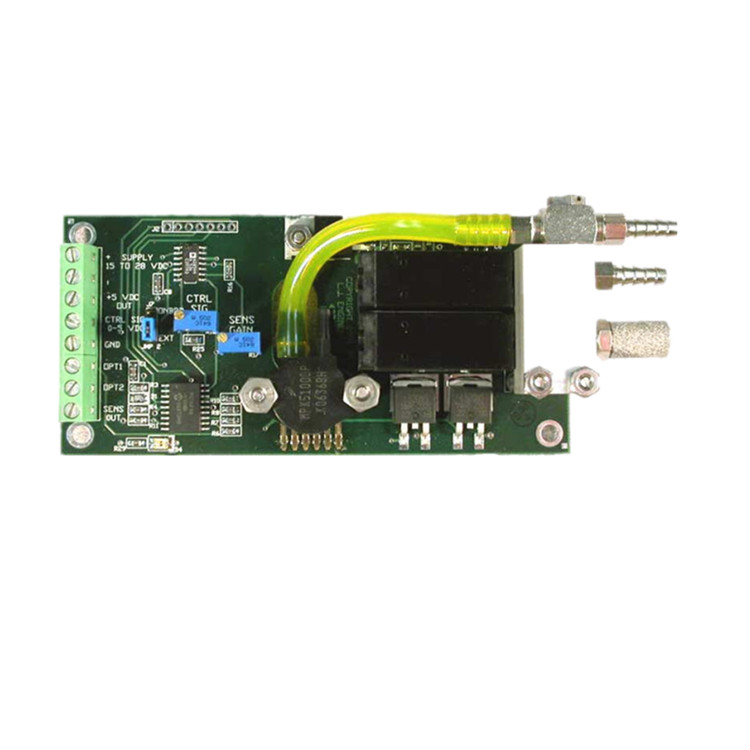

Model 487電子真空調節器旨在接收用戶電子系統或電位器產生的模擬控制信號，以調節真空調節器的設定點。此外，該裝置還可配置為電子壓力調節器。調節器板上的跳線設置允許用戶選擇控制信號類型：外部電位器、板載電位器或高達 5 伏的外部模擬信號。提供兩種壓力傳感器范圍：487-001（0 至 41 英寸水柱，3 英寸汞柱，1.5 psi）或 487-002（0 至 29.5 英寸汞柱，760 英寸汞柱，約 14.5 psi）。兩種型號均以大氣壓為參考，這意味著它們的輸出相對于大氣壓保持恒定。此外，還提供abs.壓力參考傳感版本。兩種型號的調節器均提供兩種不同流量范圍的版本。應選擇符合應用流量要求的小流量范圍閥，以實現控制和分辨率。這些調節器還能調節正壓，可達與真空設定值相同的范圍。該調節器具有自泄壓功能，這意味著它會跟隨控制信號的增加或減少，無需引入泄漏源或任何額外的閥門來釋放真空或壓力，從而達到新的設定值。

• Model 487采用差壓傳感器，因此可以通過將軟管連接到真空源或壓力源，并連接相應的傳感器端口，來調節真空或壓力。
• 可擴展的壓力傳感器量程可在小于滿量程傳感器范圍的真空或壓力范圍內實現控制分辨率。
• 真空或壓力傳感器讀數的模擬輸出。
• 兩個可選端口連接可在工廠編程，以滿足用戶所需的控制中斷、備用控制功能或不同的操作模式。

零件編號：487-XXX-Y

-XXX（真空/壓力范圍）

-001（0 至 3 英寸汞柱）

-002（0 至 29.9 英寸汞柱）

-Y（流量）

-1（5 SCFH 開流）0.010 英寸直徑通道

-6（25 SCFH 開流）0.09 英寸直徑通道

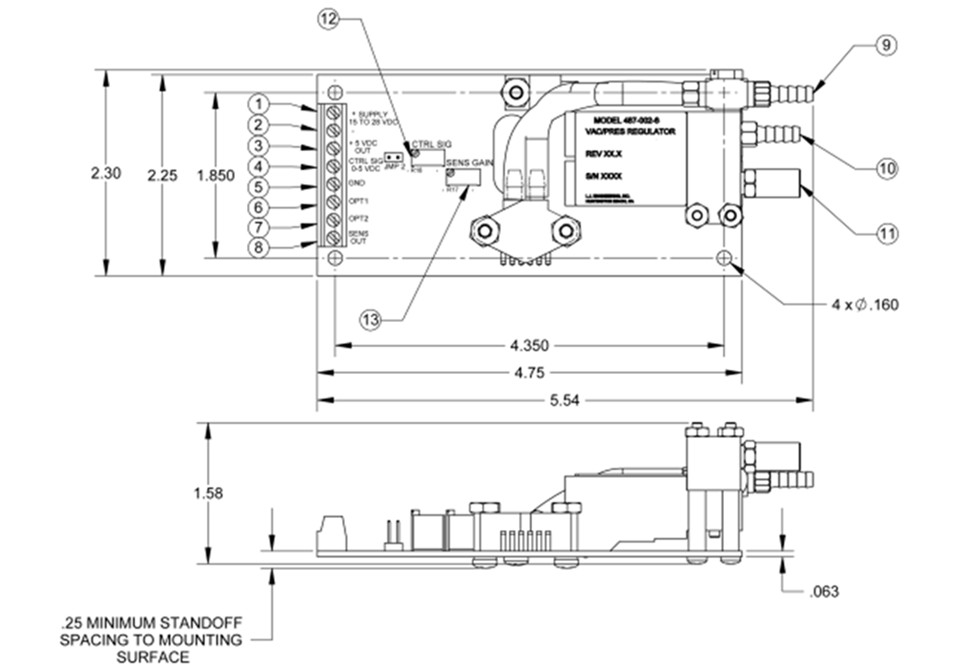

1. 正電源電壓 15 至 28 VDC，電流max.250mA。
2. 接地，電源電壓。
3. +5 VDC 輸出，用于外部電位器源。
4. 控制信號輸入，0 至 5 VDC。
5. 信號接地。
6. 可選輸入/輸出 1。
7. 可選輸入/輸出 2。
8. 壓力傳感器輸出，0 至 5 VDC。
9. 調節真空輸出，使用 125 英寸內徑軟管。
10. 真空輸入，使用 125 英寸內徑軟管。
11. 排料閥過濾器/消聲器。
12. 板載控制信號電位器，旋轉螺釘調節真空設定點。
13. 傳感器增益。旋轉螺釘調節真空范圍。
