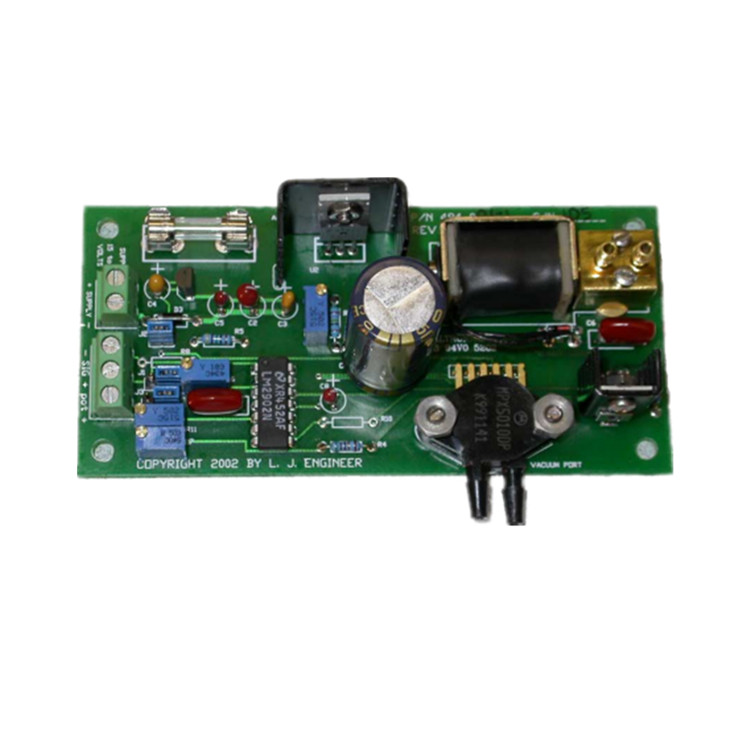

Model 484電子真空調節器旨在接受用戶由其電子系統或電位計生成的模擬控制信號，以調節真空調節器的設定點。調節器板上的跳線設置允許用戶選擇控制信號類型：外部電位計、板載電位計或高達 10 伏的外部模擬信號。提供兩種范圍的壓力傳感器：484-001（0 至 41 英寸水柱）或 484-002（0 至 29.9 英寸汞柱）。兩種型號均以差壓為參考。還提供abs.壓力參考傳感版本。兩種型號的調節器均提供三種不同的流量范圍版本。應選擇滿足應用流量要求的小流量范圍閥，以提供更大靈敏度。這些調節器還能夠調節正壓，更高范圍與真空中規定的范圍相同。根據特定的安裝，可能需要允許少量的排氣進入系統的調節部分，以便在從較高真空度設置變?yōu)檩^低真空度設置時提供一種排出真空的方法。

• Model 484采用差壓傳感器，因此可以通過將軟管連接到真空源或壓力源，并連接相應的傳感器端口，來調節真空或壓力。
• 可擴展的壓力傳感器范圍可在小于滿量程傳感器范圍的真空或壓力范圍內實現高的控制分辨率。
• 使用多圈電位器或模擬電壓源控制時，可實現非常高的真空或壓力分辨率。
• 可通過跳線選擇控制信號輸入：板載多圈電位器、客戶自備電位器的 5 伏穩壓電源或模擬信號輸入。

零件編號：484-XXX-Y

-XXX（范圍）

-001（0 至 3 英寸汞柱）

-002（0 至 29.9 英寸汞柱）

-Y（流量）

-1（2.5 SCFH 開流）0.010 英寸直徑通道

-4（12 SCFH 開流）0.040 英寸直徑通道

-6（25 SCFH 開流）0.065 英寸直徑通道
