產品介紹

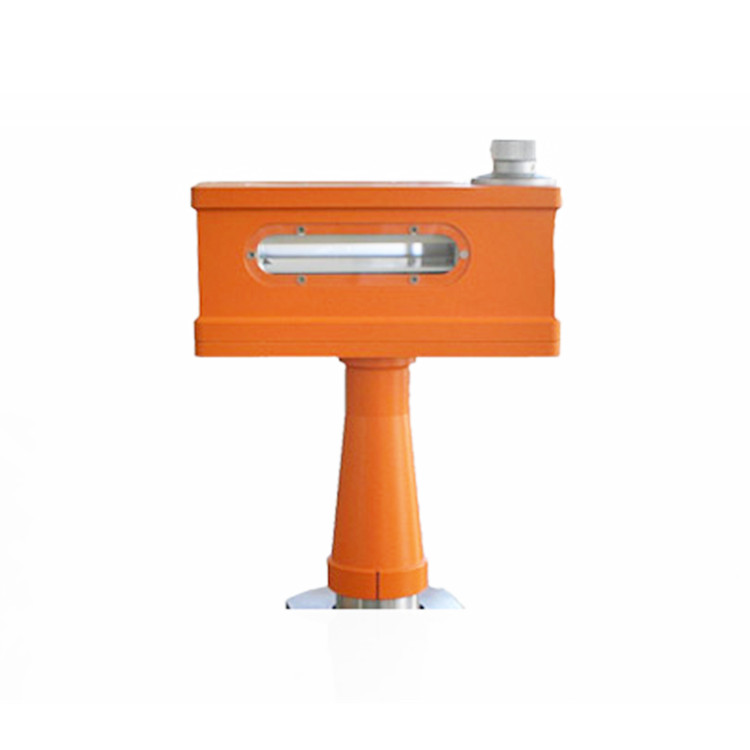

定位錐傾角儀用于監測大壩壁冠上垂直安裝的對齊定位錐，并確定這些定位錐在 1 m長度上的傾角變化，精度≤ 0.01 mm。利用該裝置的特性，可確定精度為 0.5 英寸的水平線。該儀器還可選配鋼板作為重合水平儀，用于放置在機床的平面和導軌上。使用的管狀水準管精度為 10 英寸至 2 mm氣泡行程。重合讀數系統和光學放大鏡顯著提高了精度，因此可以可靠地確定 2 英寸左右的傾斜度。傾角范圍為 ± 10 mm。100 倍刻度的千分尺轉一圈相當于 1 mm/1 m的傾角變化。該裝置存放在帶泡沫插件的抗沖擊塑料盒中。
性能特點
監測大壩壁冠上垂直安裝的對齊定位錐
精度 ≤ 0.01 mm
可選功能與配件
可選配鋼板作為重合水平儀，用于放置在機床的平面和導軌上
技術參數
|
產地 |
德國 |
|
傾角變化范圍 |
1 m長度 |
|
精度 |
≤ 0.01 mm |
|
確定精度 |
0.5 英寸 |
|
測量范圍 |
± 10 mm / 1 m |
|
粗刻度 |
1 mm / 1 m; 3.4' |
|
精刻度 |
0.01 mm/1 m；2 英寸 |
|
管狀水準管精度 |
10 英寸至 2 mm氣泡行程 |
|
傾斜度 |
2 英寸左右 |
|
傾角范圍 |
± 10 mm |
|
100 倍刻度的千分尺轉一圈 |
1 mm/1 m傾角變化 |
|
包裝 |
帶泡沫插件的抗沖擊塑料盒 |
|
重量 |
1.8 kg |
產品應用
檢測壩壁的變形運動
