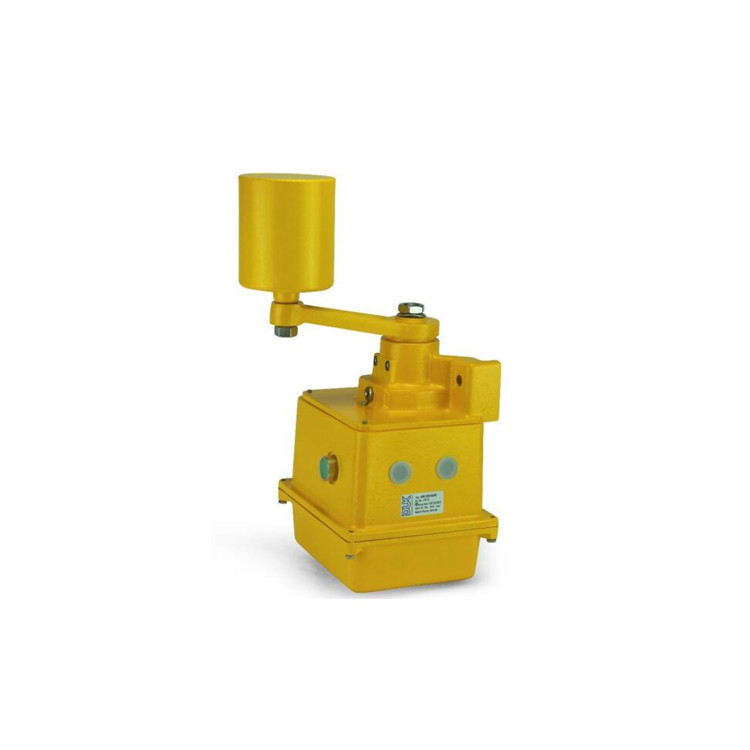

LHR 皮帶對中開關的使用考慮到了更惡劣的工作條件。堅固的設計和優良的材料選擇使其能夠用于更大的傳送帶和更惡劣的地區，例如加拿大 Suncor/Syncrude 的油砂田。LHR 開關設計成對，分別安裝在傳送帶的左右兩側。如果輸送帶偏離預定軌道，這些開關的傳動桿的滾子就會被輸送帶的側面碰到，并在內部彈簧的作用下發生偏移。當偏轉角度達到 10°時，主觸點就會以卡扣動作切換。所有主觸頭通過一個共同的快動機構同步切換，因此已切換的觸頭和未切換的觸頭不可能重疊。在偏差減小的情況下，主觸點會自動切換回來，也是通過卡扣動作。傳動桿與滾筒的Max偏差為 60°。內置按鈕可在皮帶位置校正等情況下手動繞過觸點。LHRV 型還提供用于前導警告信號的預觸點。當傳動桿偏轉 10°，主觸點切換到 20°時，就會發出預警信號。該型號的傳動桿偏轉角度高達 70°。LHRw 和 LHRwV 型還配有鎖定裝置。它只能在開關上直接釋放。所有觸點都與內部接線端子相連。開關外殼由灰鑄鐵制成，防護等級為 IP 65。傳動桿的鋼滾子可靠地安裝在滾珠軸承上。LHR 皮帶對中開關可定制多達兩個 NC 觸點和兩個 NO 觸點。所有的 NC 觸點都配有正開系統。一些重要的細節，如用于密封開關外軸的油封、超厚密封件、所有軸均由不銹 VA 鋼制成、螺絲由不銹 VA 鋼制成、拴式外殼蓋螺絲等，都保證了開關的使用壽命和可靠性。

雙滾珠軸承滾輪直徑 108 毫米

多達 4 個觸點

所有觸點同時卡入

具有正向開啟的卡入動作

鑄鐵外殼

防護等級 IP 65

符合 CE 標準

閉鎖

預接觸

更長的滾子

CSA 認證

外殼顏色紅色 RAL 3000

開關角度“-V” 10° 預觸點和 20° 主觸點

產地：德國

認證 CSA 版本：LR 36800

符合性：EN 60204、EN 60529、EN 60947、DIN VDE 0168

開關角度：標準版 10°

額定開關容量 標準：230 VAC 5.5 kW / 380 VAC；9.5 kW / 500 VAC 12.5 kW

CSA 版本：150 VAC、10 A 重型

電纜入口標準：1 x M32 螺紋孔

CSA 版本：2 x R3/4 "NPTF

防護等級 標準：IP 65

CSA 版本：COF - CSA - ENC 3

外殼材料：灰鑄鐵

外殼顏色：黃色 RAL 1003

標準重量：19 kg

固定方式：2 個 M12 螺栓通孔

工作溫度：-40 至 +85 ℃

原材料開采、港口設施、航道、防洪、水電、環境技術、隧道建設、運輸
