FPM光學繪圖儀107733:012.22 - FG-L100
- 品牌：FPM
- 型號：107733:012.22 - FG-L100
- 下載： FPM光學繪圖儀FG-L100系列.pdf
- 閱讀次數：49
相關產品
產品介紹

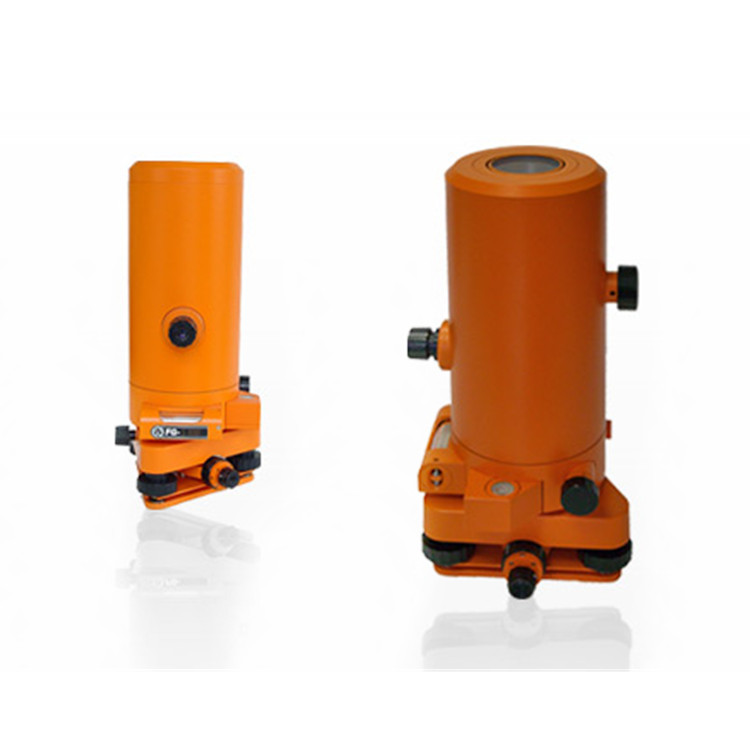

FG-L100 光學鉛垂儀是一種易于使用的高精度光學鉛垂儀，適用于建筑施工、土木工程和工業測量領域，其中包括工業測量和采礦領域的任務，結構變形和監測測量；高層建筑、煙囪、繞組、鉆井和冷卻塔、傳輸和接收設施、橋梁、隧道和豎井的建造。
性能特點
用于準確定位和管道安裝
轉移地面標記
鉛垂線上各點的指示
檢查鉛垂線的偏差
選型指南
產品編號：107733:012.22 - FG-L100，帶光學鉛垂球的三臂架
產品編號：107733:002.22 - FG-L100，不帶光學鉛垂的三臂架

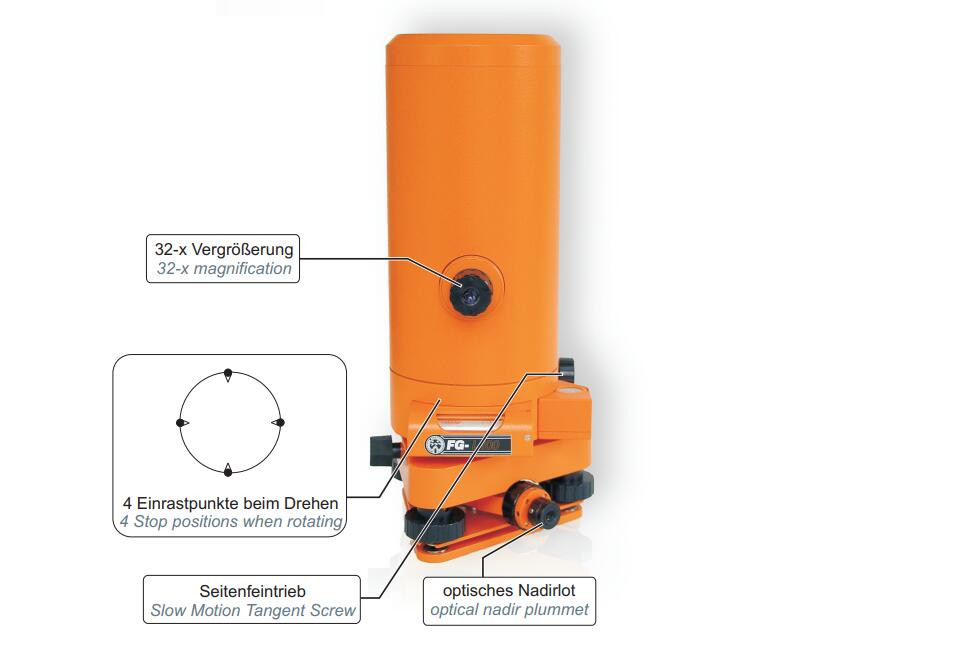

產品結構與細節
32 倍放大率
旋轉時有 4 個停止位置
慢動作切線螺釘
光學低谷驟降
可選功能與配件
由抗沖擊塑料制成的保護盒
激光附件（訂貨號：104030:001.24 + 104030:002.24）
大型機械平臺專用支架（訂貨號：104548:001.26）
大型機械平臺（訂貨號：107755:001.22）
帶 WILD 支架的靶件（訂貨號：114535:010.22）
不帶 WILD 支架的靶件（訂貨號：114535:001.24）
技術參數
|
產地 |
德國 |
|
測量精度平均垂線誤差 |
± 1 mm/100 m |
|
望遠鏡圖像位置 |
正面朝下，側面正確 |
|
放大倍率 |
32 倍 |
|
Min目標距離 |
2.2 m |
|
自由鏡頭直徑 |
40 mm |
|
補償器工作范圍 |
+ 10' |
|
均方設置誤差 |
+ 0.15" |
|
工作溫度 |
-25 至 +45 ℃ |
|
設備尺寸 |
Ø 140 x 295 mm |
|
重量 |
3.5 kg |
|
帶容器 |
7.8 kg |
產品應用
建筑施工、土木工程、工業測量、用于定位和管道安裝、轉移地面標記、在鉛垂線上指示點、檢查鉛垂線的偏差
