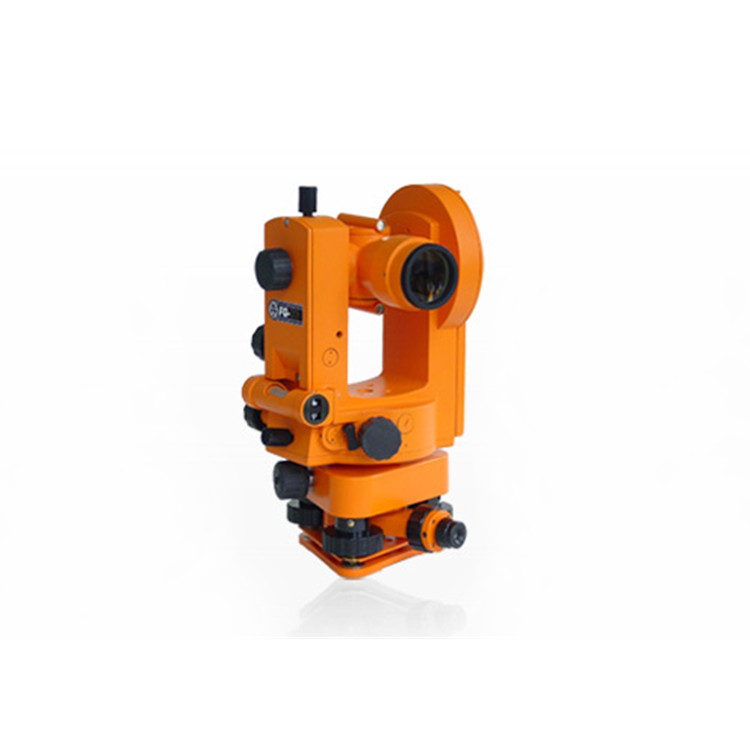

產品介紹
多功能建筑用經緯儀，適用于所有建筑領域的放樣和方向測量任務。望遠鏡帶有雙線和單線的十字線柵格，用于準確定位目標，以及用于光學測距的距離線，在望遠鏡的兩個位置都有光學窺視器，便于粗略定點，在一個圖像中讀取兩個角度，圓形調整裝置，用于圓形定位、角度測量和方向轉換。
性能特點
實用的控制和讀取系統確保快速平穩的操作
明亮的透射式望遠鏡，放大倍率為 20 倍
直立和橫向校正的望遠鏡圖像
帶有雙線和單線的視網膜，用于準確定位目標；帶有距離線，用于光學距離測量
兩個望遠鏡位置都有屈光度，簡化了粗略顯示
清晰的角度讀數
選型指南
產品編號：108700:201.22 - 360°，不帶三臂式光學鉛垂球
產品編號：108700:001.22 - 360°，帶三臂式光學鉛錘
產品編號：108700:220.22 - 400 gon，不帶三臂式光學鉛錘
產品編號：108700:210.22 - 400 gon，帶三臂式光學鉛錘

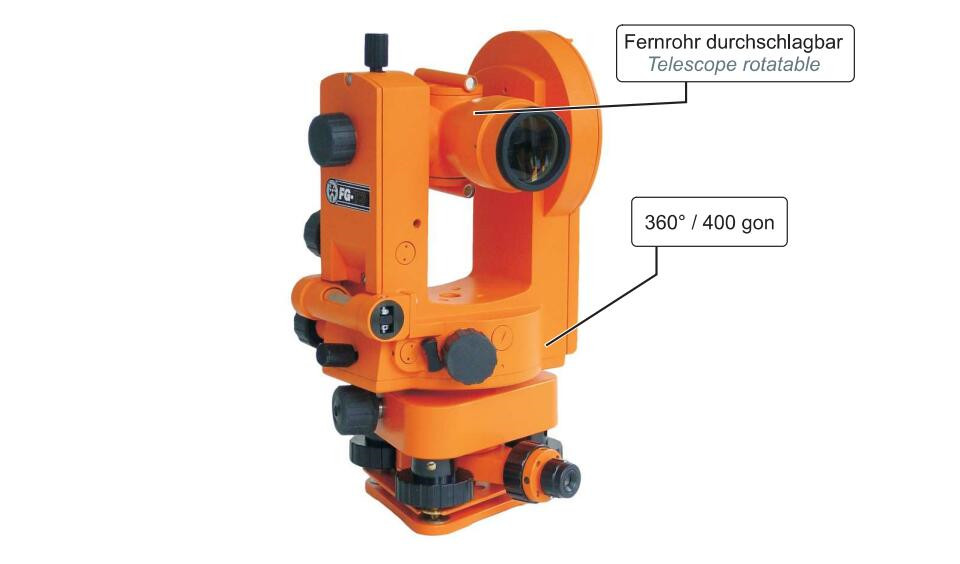

產品結構與細節
可選功能與配件
頭部母線作為圓形母線
工業板條設備（5 毫米：100601:002.22 / 10 毫米：100601:001.22）
箱式找平板
用于簡單找平工作的水平氣泡
墻托架（100357:001.26）
墻壁固定裝置 (FG-MAS I: 100363:001.24 / FG-MAS III: 100363:003.26)
三腳架
技術參數
|
產地 |
德國 |
|
在兩個望遠鏡位置測量的一個方向的平均誤差 |
± 6 mgon (± 20") |
|
望遠鏡圖像位置 |
正向，橫向 |
|
放大倍率 |
20 x |
|
自由物鏡直徑 |
30 mm |
|
Min瞄準距離 |
1.2 m |
|
倍率常數 |
100 |
|
視場角 |
2° (3.5 m / 100 m) |
|
角度測量 |
水平和垂直圓 |
|
圓直徑 |
74 mm |
|
圓距 |
1 gon (1°) |
|
顯微鏡間距 |
0.1 gon (5') |
|
估計顯示 |
10 mgon (0.5') |
|
水平氣泡水平儀 |
44" / 間距 |
|
水平氣泡 |
20" / 間距 |
|
儀器工作溫度范圍 |
-20 至 +50 ℃ |
|
尺寸 |
260 x 140 mm |
|
容器重量 |
2.1 kg |
|
尺寸 |
300 x 200 x 160 mm |
|
空手提箱重量 |
1.8 kg |
產品應用
建筑業各部門的掛點任務和方向測量、柱子、桅桿、腳手架、護套和構件的對準、簡單的測量任務、剖面和水準測量、地球物理和地理勘探中的探礦任務
