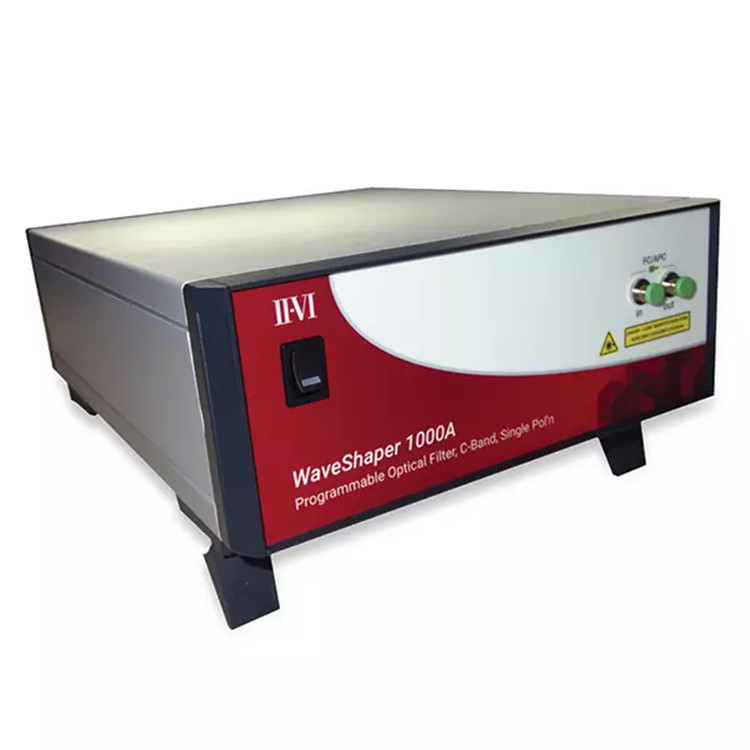

WaveShaper A 系列可編程光學處理器為光學研發和生產測試應用提供了一系列可編程光學濾波和開關選項。WaveShaper 系列采用新型高分辨率固態硅基液晶（LCoS）光學引擎，可對波長、帶寬、形狀、色散和衰減等濾波器特性進行更為準確控制。WaveShaper 系列應用廣泛，包括光通信和材料加工領域的脈沖激光器以及光學傳感器。WaveShaper 1000A/SP 可傳輸和處理輸入永磁光纖慢軸的信號。發射到快軸上的信號不會被傳輸，其衰減將超過 20 dB。該儀器既可以作為臺式設備，也可以作為 OEM 模塊集成到系統中。光纖化設置可確保穩定的交鑰匙操作，無需手動重新調整。集成的網絡服務器可確保對 WaveShaper 的控制不受客戶操作平臺的影響。USB 控制接口可與上一代波形器向后兼容。

衰減和相位的任意可編程形狀

提供 C 波段、C+L 波段和 1 µm 版本

分辨率帶寬從 0.06 nm 開始

群延遲可調

衰減范圍大

單極化操作

全光纖化，輸入和輸出均帶 PM 尾纖

千兆以太網和 USB 控制接口

集成網絡服務器

無活動部件；基于 LCoS 技術

產地：美國

波段：C-Band

光端口 端口配置：1x1

工作頻率范圍：191.250 THz 至 196.275 THZ（1527.4 至 1567.5 nm)

濾波器帶寬：10 GHz 至 5 THz(0.08 至 40 nm)

濾波器形狀：任意

頻率設置分辨率：±1 GHz (±8 pm)

頻率設置精度：±2.5 GHz (±20 pm)

帶寬設置分辨率：±1 GHz (±8 pm)

帶寬設置精度：±5 GHz (±40 pm)

帶寬設置重復性：±2.5 GHz (±20 pm)

群延遲控制范圍：-25 ps 至 +25 ps

衰減控制范圍：0 至 35 dB

衰減設置分辨率：0.01 dB

衰減設置精度：±1.0 至 10 dB 為 ± 0 %，10 至 30 dB 為 ± 10 %

設置時間：< 500 ms

損耗和色散

插入損耗：< 5 dB (2)

插入損耗不均勻度：0.7 dB

回波損耗：> 25 dB

Max總輸入光功率：+ 27 dBm

每個 50 GHz 信道的Max光功率：+ 13 dBm

工作溫度 臺式/機架式儀器：15 至 35 ℃

模塊：15 至 55 ℃，模塊頭部氣流Min 1 米/秒

工作濕度：10 至 90 %

電氣通信接口：以太網 (GbE)、USB 2.0

功耗：< 50 VA

機械連接器接口：FC/APC

臺式尺寸：241×88×316 mm

重量：3.8 kg

模塊尺寸：220×140×37 mm

重量：0.8 kg

激光脈沖操作、拉伸、壓縮、整形：平頂、高斯、雙倍等、光譜展寬、高階色散補償、CPA 激光系統：對溫度、應力等引起的漂移進行補償
