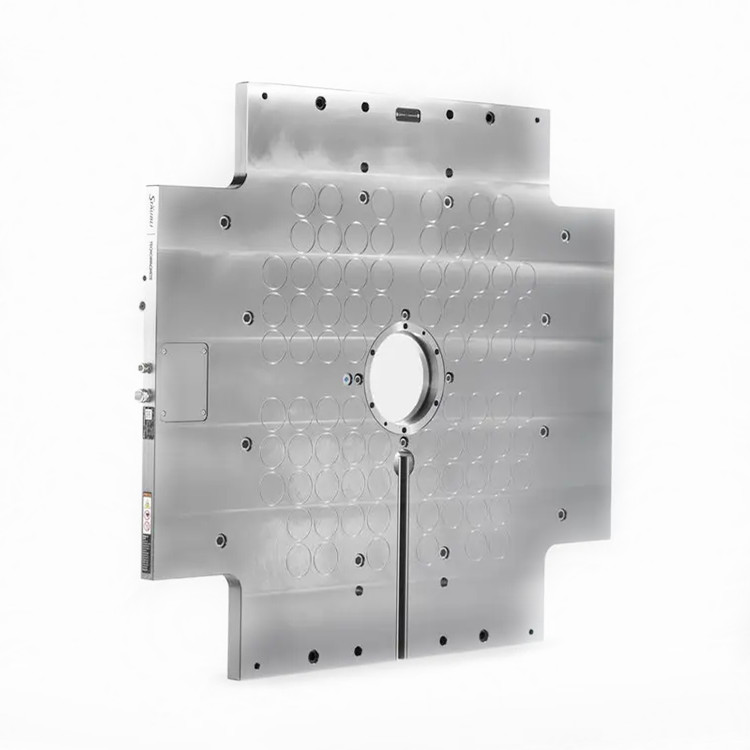

STAUBLI電磁鎖模系統QMC123 Essential
- 品牌：STAUBLI
- 型號：QMC123 Essential
- 下載： STAUBLI電磁鎖模系統QMC123系列.pdf
- 閱讀次數：21
相關產品
產品介紹
電磁鎖模系統 QMC123 為快速換模操作提供多種優勢：提升防護性、效率和盈利能力。源自STAUBLI的 IMAG 技術，實現了主動防護、人機交互和鎖模力準確測量等一系列創新功能。借助該設計以及鎖模操作和生產過程中的多重檢測，STAUBLI的電磁鎖模解決方案能顯著提升生產效率。
性能特點
多功能性：兼容不同規格模具
融合工業 4.0 理念
HMI 選項：
符合人體工學設計且直觀的手持操作終端
集成至注塑設備的人機界面
選型指南
QMC123 標準版：兼容不同規格模具、HMI 選項
QMC123 經濟版：適用于模具尺寸和重量相對單一的情況、操作簡便-按鈕開關

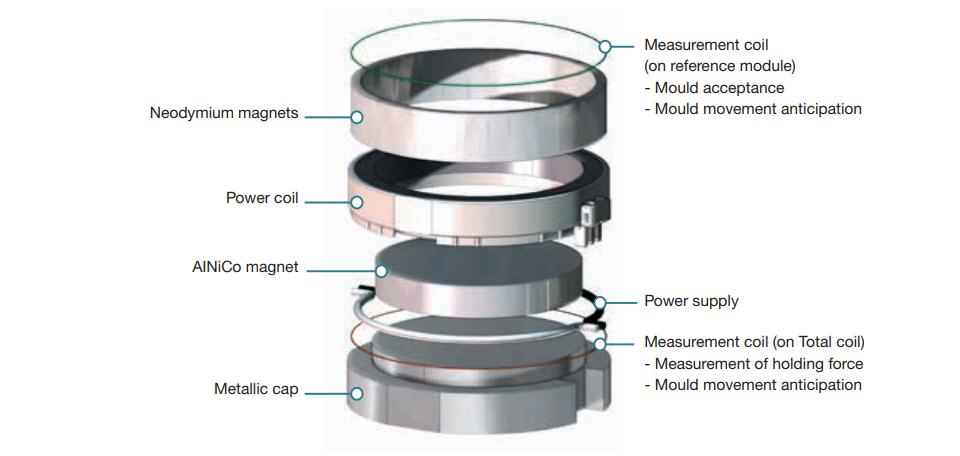

產品結構與細節
所有系統均標配安裝
每塊板上均配備溫度傳感器
固定螺絲
可拆卸定位環，固定側和（如需）移動側均配備
釹磁鐵
電源線圈
釹鐵硼磁鐵
金屬蓋
測量線圈（參考模塊上）
- 模具接受
- 模具運動預測
電源供應
測量線圈（總線圈上）
- 保持力測量
- 模具運動預測
可選功能與配件
其他電壓可按要求提供
技術參數
|
產地 |
瑞士 |
|
桿徑 |
Ø 67,8 mm |
|
板厚 |
46 mm |
|
Max工作溫度 |
120 ℃；248 ℉ |
|
供電電壓 |
380 至 480 V |
|
頻率 |
50 或 60 Hz |
|
機器夾緊力 |
50 至 4000 t |
|
磁板材質 |
低碳鋼 |
|
防護等級 |
IP 65 |
|
磁力單元材質 |
鋁鎳鈷可變永磁體、釹鐵硼永磁體以及銅線圈 |
|
符合Eoromap協議 |
EU70.0、EU70.1、EU70.1 + RS485/CAN BUS |
產品應用
塑料工業：注塑機、塑料生產設備鎖模（50至6000+噸）、換模作業
