產品介紹

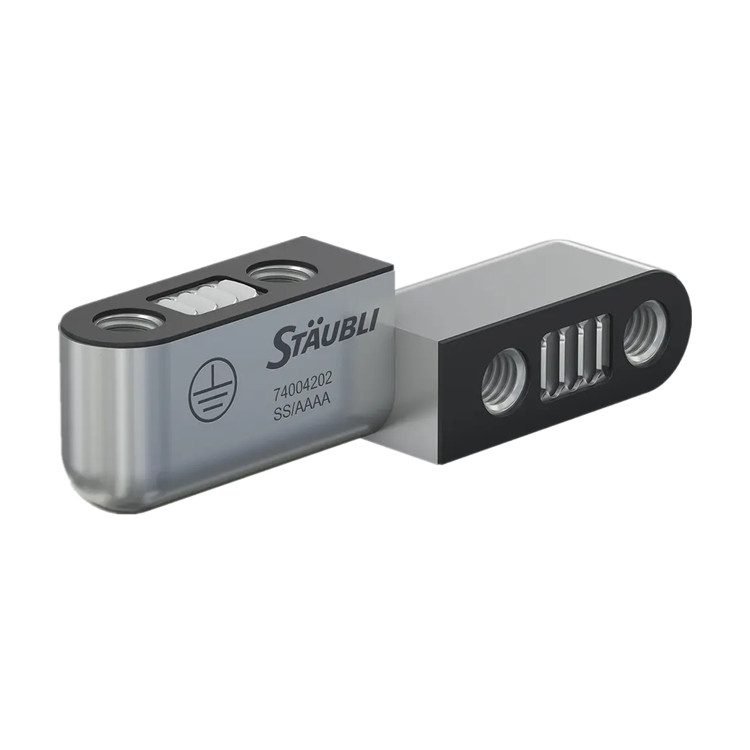

接地鉸鏈(EGH) 取代了移動門與機柜之間傳統的鉸鏈和接地編織線。它方便移動門輕松拆卸，同時保證重新組裝時地線的再次連接。除了鉸鏈的機械樞紐功能外，EGH 還能提供門與機柜之間的電氣接地連接。使用 MULTILAM，可以維持機柜/鉸鏈、鉸鏈/門接口和鉸鏈樞紐的連續性。不同密封件保護 鉸鏈和活動零件不受外部污染，確保符合 IP66 認證標準。
性能特點
保證接地連續性，無接地編織線遺漏
機柜維修（安裝和拆卸）快速簡單
增強EMC有效性
無需維修或潤滑
在空間有限的密閉環境中進行集成
與編織線解決方案相比，改善了門的阻抗能力
選型指南
19.0303：EGH-061/SS 接地鉸鏈，帶插頭側和插座側，適用于不銹鋼表面
19.0304：EGH-061/AA 接地鉸鏈，帶插頭側和插座側，適用于鋁合金表面（例如 AlMgSi0,5 – EN-AW6060）。
19.0305：EGH-061/SA 接地鉸鏈，帶插頭側用于不銹鋼表面和插座側用于鋁合金表面
19.0306：EGH-061/AS 接地鉸鏈，帶插頭側用于鋁合金表面和插座側用于不銹鋼表面
可選功能與配件
其他機柜材料：根據需求選擇
技術參數
|
產地 |
瑞士 |
|
訂購號 |
19.0303 |
|
樞紐連接/插頭側的插銷直徑 |
6 mm |
|
技術原理 |
MULTILAM |
|
鉸鏈組成 |
帶插銷（插頭）的下部支撐部分和上部部分（插座） |
|
額定電流 |
100 A |
|
短路電流 (1 s) |
1.4 kA |
|
峰值電流承受能力 |
4.7 kA |
|
開路/閉路循環 |
15,000 次 |
|
連接后防護等級 |
IP66 |
|
耐鹽霧噴霧 |
500小時 |
|
門安裝/拆卸 |
500 次 |
|
運行溫度 |
-40 至 +70 ℃ |
|
每條鉸鏈可允許的負荷 |
250 kg |

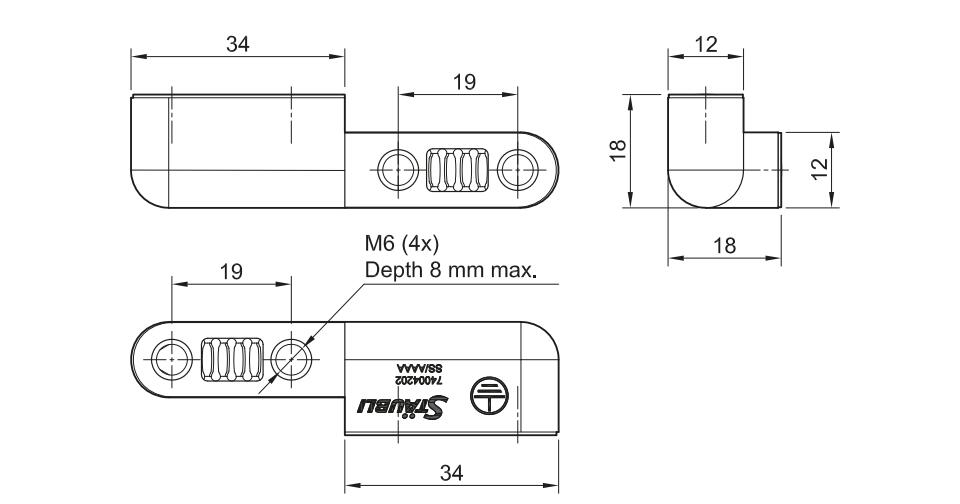

產品尺寸
產品應用
可用于室外環境、針對室內應用、用于不銹鋼或鋁制機柜
