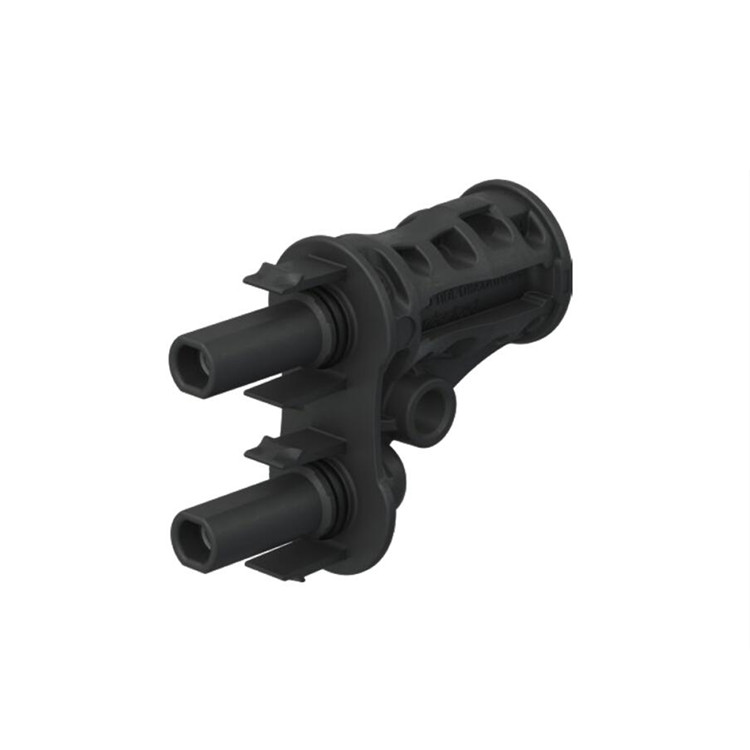

STAUBLI分支連接器PV-AZB4-EVO 2-UR
- 品牌：STAUBLI
- 型號：PV-AZB4-EVO 2-UR
- 下載： STAUBLI分支連接器PV-AZB4-EVO 2-UR.pdf
- 閱讀次數：31
相關產品
產品介紹
STAUBLI從一開始就活躍在光伏行業，為可插拔式光伏連接器樹立了標桿，并以其有效的原裝MC4產品系列占據了一定地位。在整個光伏電氣供應鏈中，STAUBLI eBoS元件的質量得到了驗證，保證了其在超過25年的使用壽命內可靠運行。持久的組件有助于降低運營和維護成本，并提高項目的可融資性。MC4-Evo 2 分支連接器即插即用，無需壓接或裝配螺母。擁有多種功能和緊湊尺寸?？膳cMC4 和 MC4-Evo 2 連接器兼容。符合 IEC 62852 及 UL 6703 認證的額定 DC 1500 V。
性能特點
即插即用，無需壓接和扭矩?cái)Q緊
多重功能，結構緊湊
與原版MC4和MC4-Evo 2兼容
直流1500 V，符合IEC 62852及UL 6703
耐鹽霧
久經驗證的MULTILAM技術穩定可靠，保證
連接器在生命周期內保持較低功率損耗
選型指南
訂貨號：32.0196型號：PV-AZB4-EVO 2-UR名稱：MC4-Evo 2分支插座
訂貨號：32.0197型號：PV-AZS4-EVO 2-UR名稱：MC4-Evo 2分支插頭
可選功能與配件
32.0716型號：PV-BVK4 密封蓋，適用于插座
32.0717型號：PV-SVK4 密封蓋，適用于插頭
32.6066型號：PV-MS-MC4-EVO 解鎖工具
技術參數
|
產地 |
瑞士 |
|
額定電壓 |
DC 1500 V（符合 IEC 62852:2014 + AMD1:2020；符合 UL 6703） |
|
測試電壓 |
8 kV |
|
額定脈沖電壓 |
16 kV |
|
額定電流 IEC |
60 A |
|
額定電流 UL |
95 A |
|
環境溫度范圍 (IEC) |
-40 至 + 85 ℃ |
|
環境溫度范圍 (UL) |
-40 至 + 90 ℃ |
|
溫度上限 IEC |
115 ℃ |
|
防護等級，插合 |
IP65/IP68 (1 m, 168 h) |
|
未插合 |
IP2X |
|
污染等級 |
3 |
|
接觸電阻 |
< 0.5 mΩ |
|
防護等級 |
II |
|
連接系統 |
MULTILAM |
|
觸頭材質 |
銅、鍍錫 |
|
絕緣材料 |
PA |
|
鎖緊系統 |
嵌入式 |
|
防火等級 |
UL94-V0 |
|
鹽霧試驗，嚴酷等級6，符合IEC 60068-2-52 |
是 |
|
抗紫外線（符合ISO 4892-2/3） |
是 |
|
TÜV Rheinland認證，依據IEC 62852:2014 +AMD1:2020 |
R 60149724 |
|
UL文件編號（UL6703和CSA C22.2 No. 182.5）（cULus認證和UL認證） |
E343181 |
|
兼容連接器型號 |
原版MC4；原版MC4-Evo 2 |
|
Max工作海拔 |
5000米；AK 60159400 |

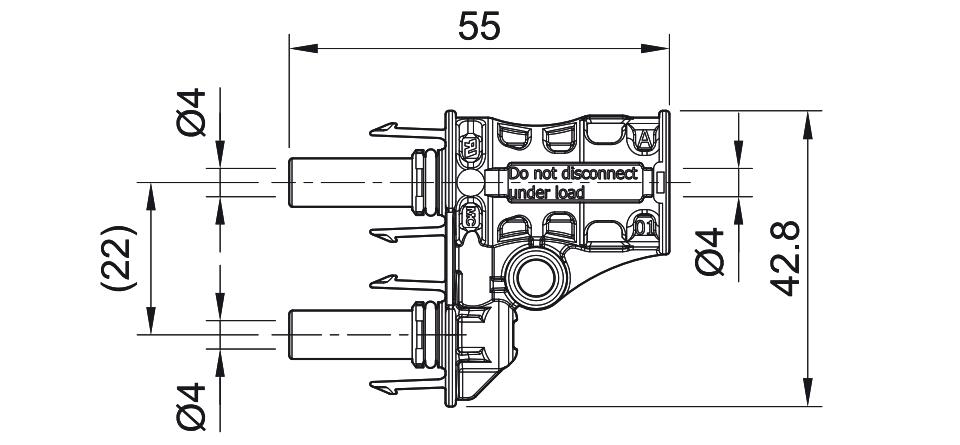

產品尺寸
產品應用
用于 PV 組件安全可靠并聯（或串并聯）連接
