產品介紹

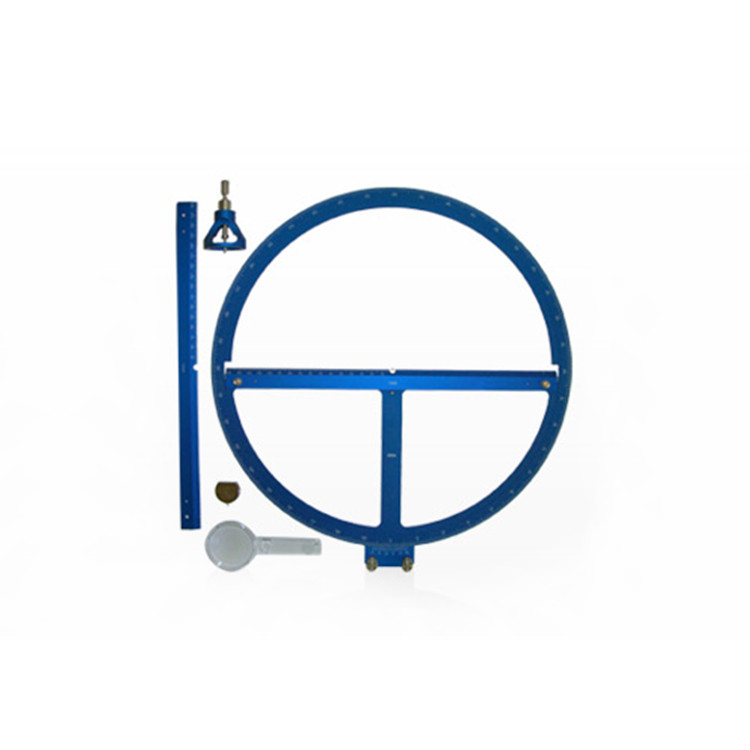

FG-VKT（全圓量角器）是一種用于角度測量或極坐標應用的簡單而準確的工具，特別設計用于繪制地圖和平面圖中的測量點和物體。雖然現在測量數據主要由計算機處理，但手動儀器仍然有用。全圓量角器是一種用于繪制極坐標測量結果的簡單儀器。中間裝有一個推入式定心針，可繞其旋轉傳送器以設定極坐標。外徑上可以安裝與測繪比例尺相對應的各種長度刻度。360° 或 400 gon 的角度刻度按逆時針方向標記。附帶的放大鏡可使讀數更加準確。
性能特點
測量數據由計算機處理
推入式定心針
360° 或 400 gon 的角度刻度
逆時針方向標記
放大鏡可使讀數更加準確
產品結構與細節
1 個全圓量角器
2 個長度刻度，可更換
分度：1 : 1000 和 1 : 2500
1 個游標
1 個刺帽
1 個抽屜
1 個滾花拇指螺釘
1 個放大鏡
6 個刺尖
12 個針
技術參數
|
產地 |
德國 |
|
分圓間距 |
10° (10 gon) |
|
標值 |
20' (0.5 gon) |
|
估算 |
2' (0.05 gon) |
|
直徑 |
355 mm |
|
長度標度 |
1 : 1000 |
|
標值 |
1 m |
|
估算 |
0.1 m |
|
陣列 |
3 至 163 m |
|
長度比例 |
1 : 2500 |
|
比例值 |
2.5 m |
|
估計值 |
0.3 m |
|
陣列 |
7.5 至 405 m |
|
儀器尺寸 |
93 x 76 x 22 mm |
|
木箱尺寸 |
104 x 91 x 45 mm |
|
重量 |
0.28 kg |
產品應用
設計用于繪制地圖和平面圖中的測量點和物體
