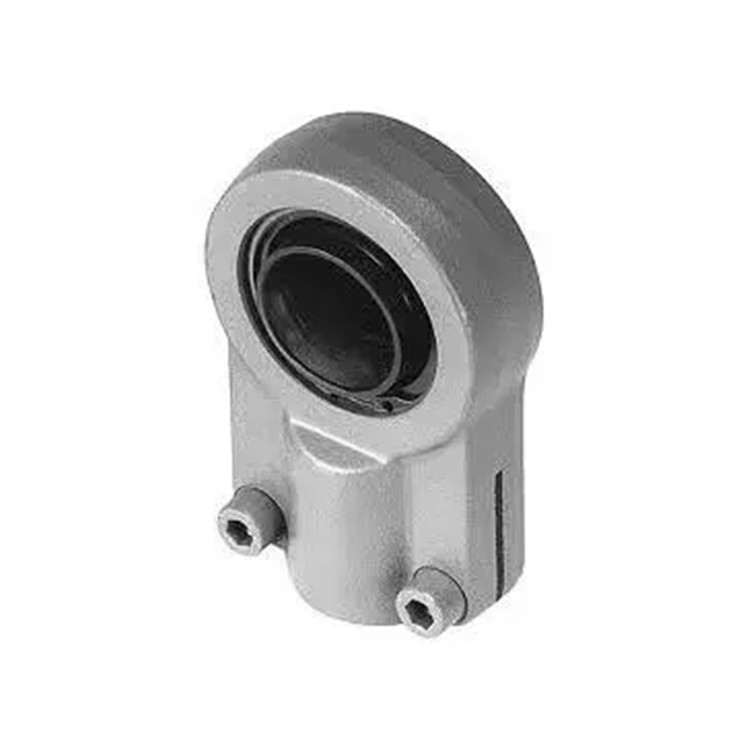

FLURO液壓桿端FPR16CE M 14x1.5
- 品牌：FLURO
- 型號：FPR16CE M 14x1.5
- 下載： FLURO液壓桿端FPR ...CE系列.pdf
- 閱讀次數：70
相關產品
產品介紹
液壓桿端指液壓缸中活塞桿伸出的一端，通常與缸筒、活塞、端蓋共同構成液壓執行機構的核心部件。 液壓桿端通過密閉壓力缸內的惰性氣體或油氣混合物產生壓力差，推動活塞桿運動，實現支撐、緩沖、制動等功能。其運動原理基于活塞桿橫截面積小于活塞的橫截面積，從而產生壓力差驅動機械運動。
性能特點
符合 DIN 24338/ISO 6982 標準
內六角螺栓緊固
調心滑動軸承
可重復使用，用卡環固定
安裝尺寸符合 DIN 24333-24336 和 ISO 6020/1、ISO 6022 標準
技術參數
|
產地 |
德國 |
|
D 尺寸 |
16 mm |
|
ALPHA 旋轉角度 |
-4 至 4 ° |
|
ROT 旋轉角度 |
0 至 360 ° |
|
B |
16 mm |
|
M |
13.8 mm |
|
M1 |
15.0 mm |
|
A |
40.0 mm |
|
F |
44 mm |
|
L |
64.0 mm |
|
K |
40 mm |
|
J |
21 mm |
|
G 螺紋 |
M 14x1.5 |
|
GL |
19 mm |
|
DM 扭矩 |
10 Nm |
|
ST 額定靜載荷 Co |
36.5 kN |
|
DT 動態負載 C |
17.6 kN |
|
KIPPWINKEL 旋轉角度 |
4 ° |
|
GEW 單位重量 |
210 g |
|
MD 旋轉方向上的限值 |
360 ° |
|
MAT1 外殼材料 |
熱處理鋼 C45 |
|
LAGER 軸承 |
GE...LO 鋼軸承，需要潤滑 |
|
SR 潤滑 |
使用 DIN 71412 標準液壓油嘴 |

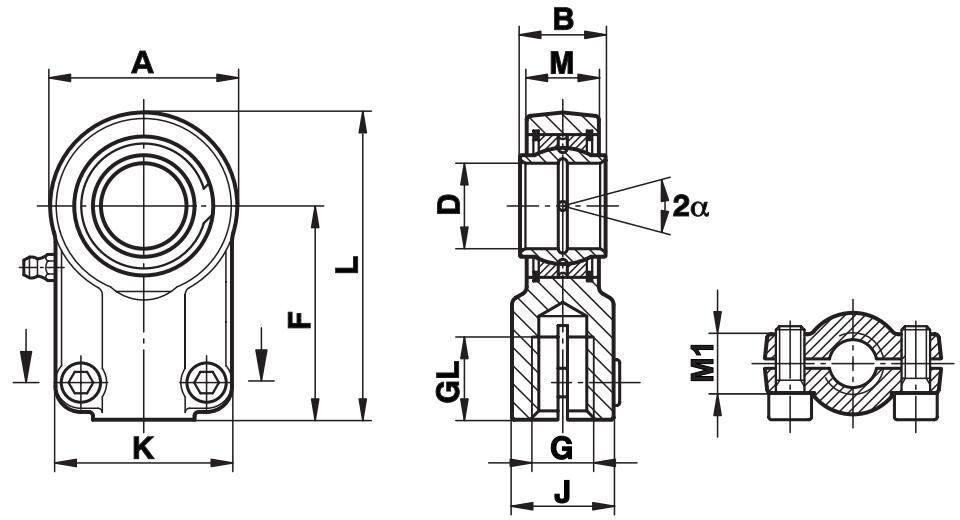

產品尺寸
產品應用
機械和設備工程、印刷和包裝工業、機器人技術、造紙、木材和食品加工、輸送和灌裝系統、自動焊接系統、車輛制造、航空領域、絲狀機械、風力儀器
