WaveAnalyzer 光頻譜分析儀系列是專為在研究實驗室中研究光傳輸系統先進概念的研究人員和工程師以及在生產車間中以高通量測試設備為目標的技術人員而設計的。WaveAnalyzer 系列采用外差法測量原理，其中快速掃描激光器作為本地振蕩器（LO）在相關波長范圍內掃描。本地振蕩器信號與被測信號混合產生的拍頻信號由偏振復用接收器檢測?？焖賿呙枵{(diào)制光柵 Y 支路激光器采用電子調諧，因此儀器不包含任何移動部件（WaveAnalyzer 400A 和 1500S/1500B 的風扇除外）。

覆蓋 C 波段

分辨率帶寬：1.75 GHz

快速：每秒 2 次更新（典型值）

電池供電

通過以太網遠程控制

語言支持（包括日語和中文）

無移動部件

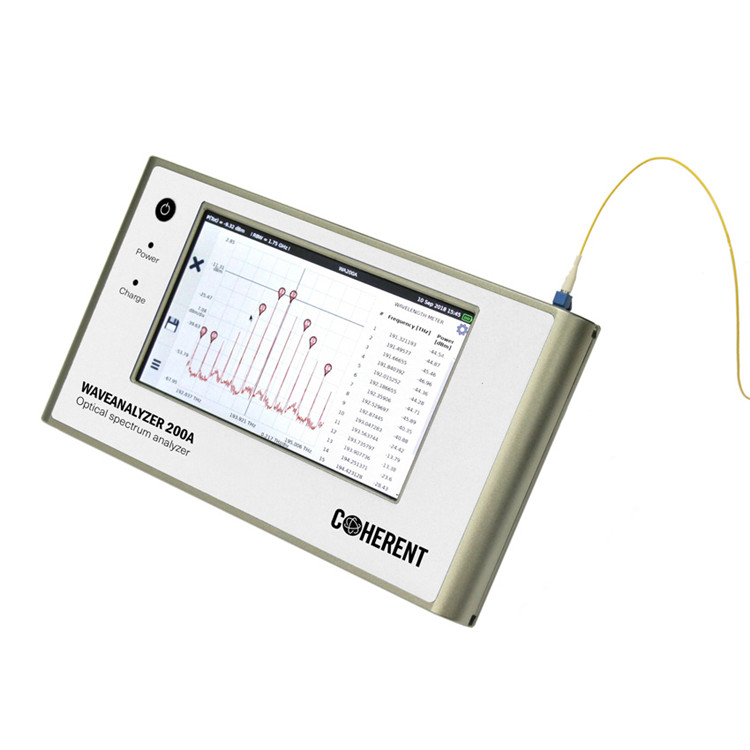

便攜式（200A）型號用于實驗室和現場服務

緊湊型 400 型號用于研發或生產任務

1500S 獲得更高的分辨率和速度

產地：美國

頻率范圍：191.1 至 196.2 THz（1527.8 至 1568.8 nm）

光譜采樣分辨率：312.5 MHz

分辨率帶寬（FWHM）：1.75 GHz（15 pm）

頻率精度：+/- 1 GHz

頻率重復性（逐次掃描）：200 MHz

測量更新率 全 C 波段掃描：2 次更新/秒（典型值）

Max總功率：27 dBm

Max功率密度：+11.5 dBm / 1.75 GHz

本底噪聲：-58.5 dBm / 1.75 GHz

相對功率精度：+/-0.5 dB

工作溫度：5 至 35 ℃

工作濕度：10 至 85 %

通信接口：以太網、USB 2.0（主設備）

功耗：100 V - 240 V；40 VA

連接器類型：FC/APC、LC/UPC

僅儀器尺寸：255×140×30 mm

儀器尺寸（含保護罩）：273×168×50 mm

儀器重量：1.25 kg

儀器重量（包括保護保險杠）：1.5 kg

系統啟動和故障排除、DWDM 測試、通道功率和 OSNR 測試、通道均衡、實驗室、網絡和數據
