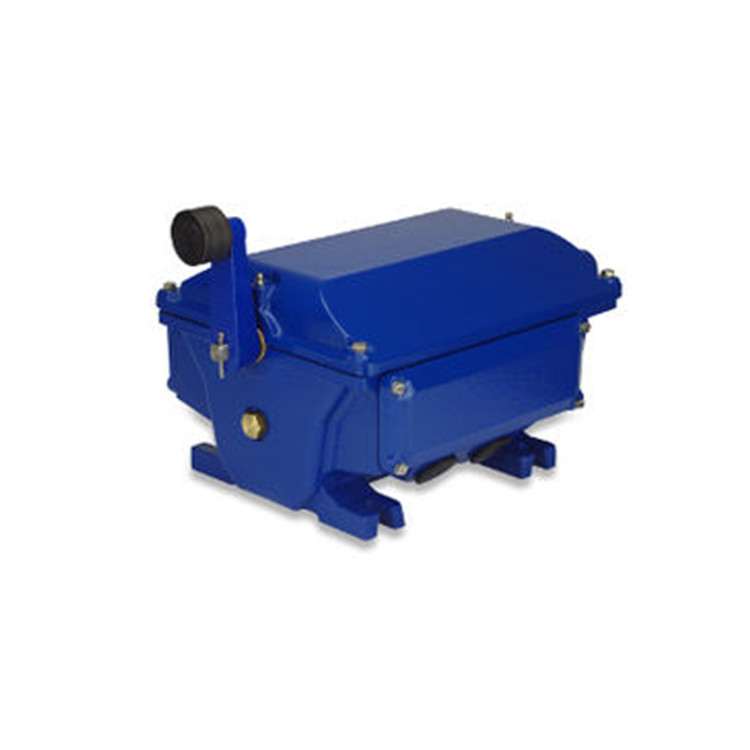

杠桿式限位開關（也稱為位置開關或限位開關）用于發出已到達位置的信號或關閉限值位置。OH 系列杠桿式限位開關配有一個杠桿，通過開關內部的彈簧將其壓入中立位置。當該杠桿的滾輪對著凸輪或開關標尺移動時，杠桿在彈簧的作用下從中立位置向兩側（左側或右側）的其中一側偏轉，從而驅動開關機構。觸點的開關動作為快動、正開和正關。所有觸點都有一個共同的同步扣動動作，因此不會出現傳統開關中已經扣動的觸點和尚未扣動的觸點重疊的情況。當離開凸輪或變速尺的范圍時，操縱桿在內部彈簧的作用下轉回中位，并在卡扣動作中自動降檔（ <W> 除外，此處后變速器是鎖止的，只能直接在開關上手動釋放）。可安裝多達 8 個觸點。每個觸點都有自己的開關特性（啟動時僅左側為常閉觸點、僅右側為常閉觸點、兩側均為常閉觸點、僅左側為常開觸點、僅右側為常開觸點、兩側均為常開觸點）。同步速動開關的杠桿角度為 30°。偏轉角度高達 75°。開關外殼由灰鑄鐵制成，防護等級為 IP 55。 兩個接線盒（1 個用于連接進線電纜，1 個用于連接出線電纜）各配有 2 個螺紋開口，用于連接電纜。兩個接線盒都有接地連接。開關可注入變壓器油（例如 <oil VDE 0370>），以確保長期可靠運行。在這種情況下，安裝位置只能是水平的。開關桿可以在 4 個位置（懸掛、直立、水平）安裝在軸上。

多達 8 個觸點

同步快動

正向開啟

高達 380 安培

IP 55 保護

符合 CE 標準

單獨觸點排列訂購：

杠桿限位開關

外殼類型

觸點類型

觸點

觸點排列

左邊 * 個 NC 觸點

右邊 * 個 NC 觸點

兩邊各 * 個 NO 觸點

觸點名稱

- A - NC，左右開啟

- B - NC，僅右側打開

- C - NC，僅左側打開

- D - 常開，僅右側關閉

- E - 常開，僅左側關閉

- F - 常開，左右關閉

- G - 電橋，絕緣，環形電纜

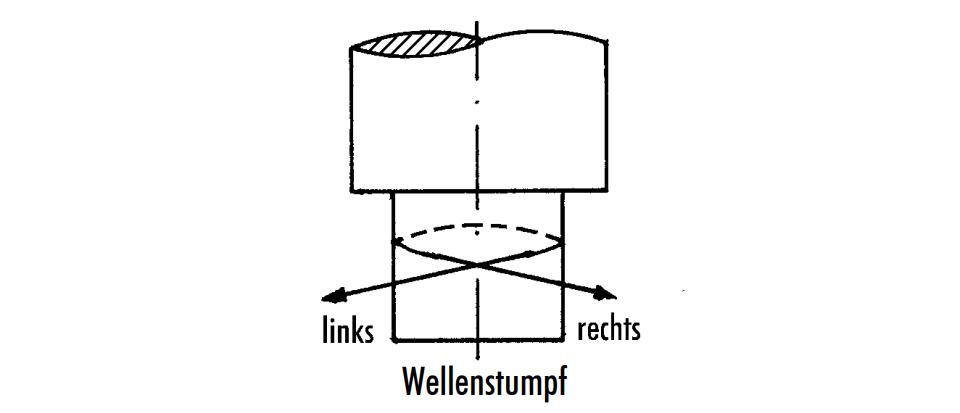

左側含義：當逆時針旋轉到達開關點時

右側含義：當順時針旋轉到達開關點時

帶有兩個自由軸端，用于連接其他設備

致動后閉鎖，可直接在開關上手動釋放

可用作配重限位開關

產地：德國

觸點類型：100

額定電流：1000 A

負載容量 AC cos phi=0.8 220 V：28 千瓦

負載容量 AC cos phi=0.8 500 V：55 千瓦

質量：42 kg

開關尺有效高度：35 至 72 mm

開關扭矩：20 Nm

注油量：5 L

電纜入口：4 x M5

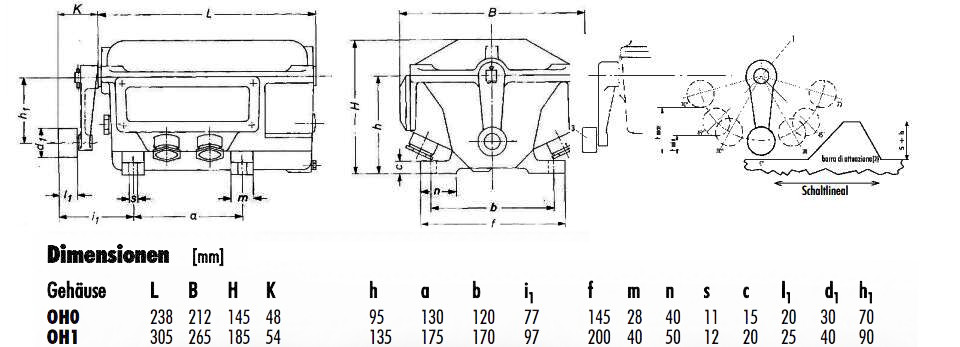

尺寸

L：238 mm

B：212 mm

H：145 mm

K：48 mm

h：95 mm

a：130 mm

b：120 mm

i₁：77 mm

f：145 mm

m：28 mm

n：40 mm

s：11 mm

c：15 mm

l₁：20 mm

d₁：30 mm

h₁：70 mm

原材料開采、港口設施、航道、防洪、水電、環境技術、隧道建設、運輸
