該裝置用于檢測強烈的非均勻光，通常在電弧焊接過程中產生電弧焊接時，激光加工金屬工件時。該裝置可識別電弧的存在與否，因此可用于檢測自動生產過程中的故障。系統由 ILD-1000 分析儀和 IR-M12VA 傳感器組成。系統對紅外線范圍內的非均勻（調制）光做出反應。因此，它對日光和人造環境光不敏感。系統只能識別頻率范圍在 50 赫茲到 1000 赫茲之間的調制光。不分析均勻光。輸入信號會在一定時間內被過濾并累加。如果確定的值超過設定的閾值，則激活開關輸出。開關閾值可通過電位器進行設置。濾波周期可通過撥碼開關進行四次切換。測量范圍可切換兩次，分別用于低光強和高光強?？赏ㄟ^另一個撥碼開關為開關輸出激活 100 毫秒的脈沖拉伸。

用于檢測電弧的光傳感器

靈敏度可調

4 個濾波器時間常數

脈沖拉伸

傳感器監控

無電位開關輸出

報警輸出

螺絲端子：ILD-1000S/24VDC

插入式連接：ILD-1000/24VDC

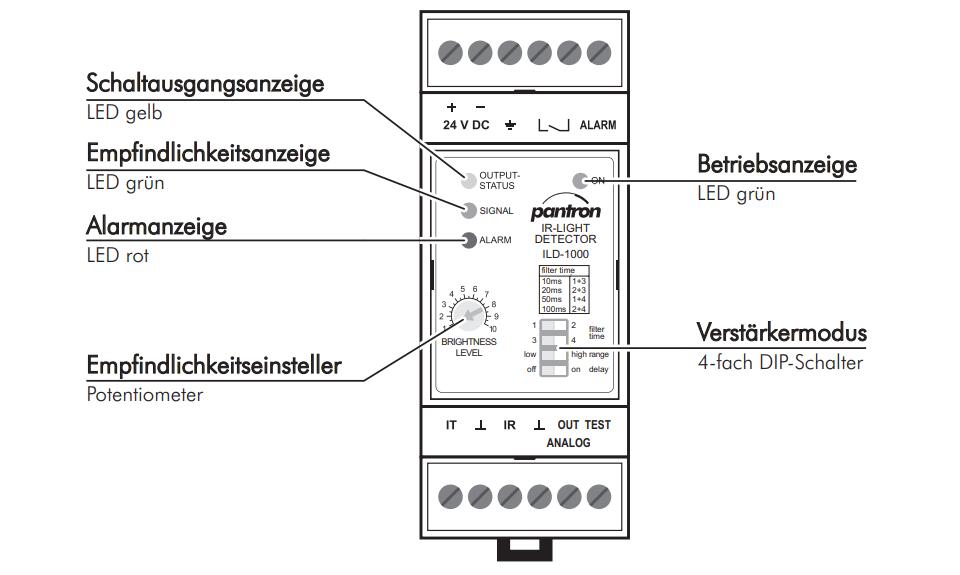

開關輸出指示燈：黃色 LED

靈敏度指示燈：綠色 LED

報警指示燈：紅色 LED

靈敏度調節器：電位器

操作指示燈：綠色 LED

放大器模式：4 向 DIP 開關

電源裝置 95 至 265 V AC：PSU-1000S/95-265VAC

保護罩：PanBox 1x1

產地：德國

工作電壓：24 伏直流

耗電量：2,4 W

開關輸出：60 V AC / DC, 100 mA, 防短路

報警輸出：PNP 24 V，100 mA，防短路

安裝方式：DIN 43880 頭部導軌

外殼材料：Noryl

防護等級：IP 20

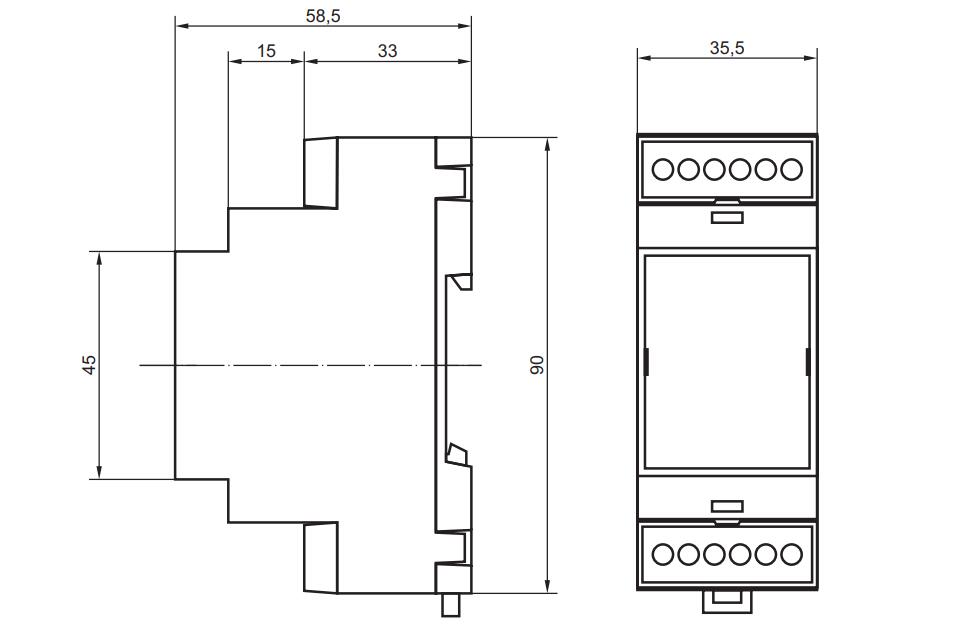

尺寸（寬 x 高 x 深）：35.8 x 95 x 58 mm

工作溫度：-25 至 +50 ℃

存儲溫度：-30 至 +80 ℃

機器人焊接系統、激光加工、工件檢測、埋弧焊
