開關電源根據反激式轉換器原理工作，以不對稱半橋為基礎，采用準諧振電路。

輸入端安裝有 EMC 濾波器，可將紋波干擾降低。根據交流或直流輸入的不同，整流橋用于整流或反極性保護。NTC用于限制浪涌電流。Cin用于平滑電壓；在控制卡的控制下，Q1 和 Q2 以 PWM 模式向變壓器供電；在次級側，電壓經過整流 Dout 并通過 Cout 平滑。輸出濾波器將輸出范圍內的紋波和無線電干擾降低。輸出電流通過 Rs 檢測，并相應啟動電流限制。限流根據 lU 特性進行。O-Ring 二極管可作為反向極性保護，并用于多個模塊的并聯。

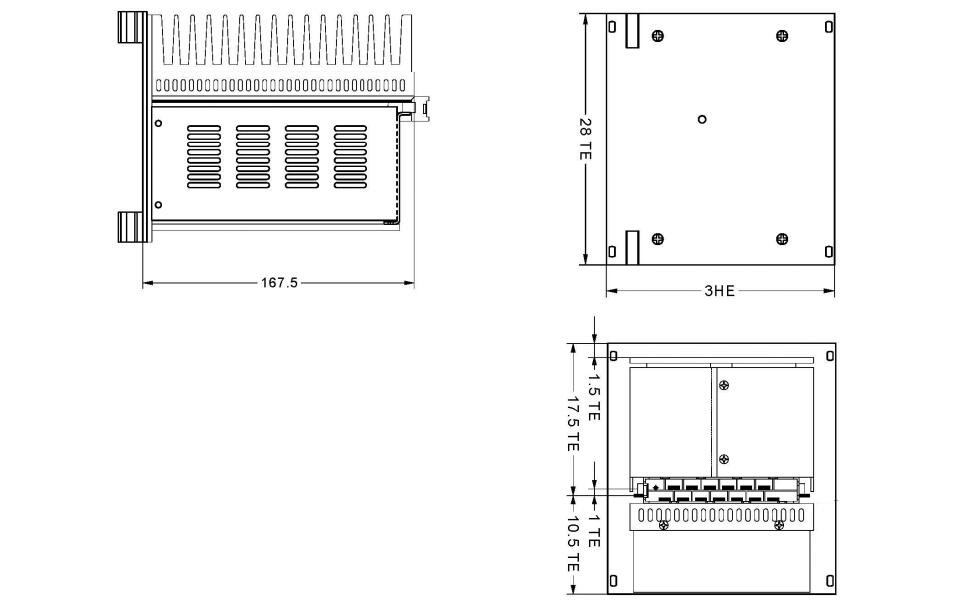

19 "插入式模塊

輸入、輸出、外殼相互絕緣

SELV

通過 NTC 限制浪涌電流

輸出中的反向饋電保護二極管，帶直流確定信息

UI 特性

過溫保護

過載/短路：電子限流

OVP（過壓保護）：可用

傳感器電纜：取決于型號

功能顯示：正面綠色 LED

帶 DC-OK 信息的去耦二極管：通過無電勢觸點 NOC/NCC 發送信息

充電特性曲線：Ul 特性曲線

產地：德國

輸入電壓范圍：175 至 264 VAC，40 至 70 Hz（其他頻率也可）

浪涌電流：Max 38 A，受 7 Ω-NTC 限制

保險絲：4 AT，需外部提供

在230 VAC時空載電流消耗：約 25 mA

開關接通延時：2 秒

在230 VAC時過載持續時間：15 ms

開關接通/斷開：>166 VAC；>277 VAC

輸出電壓：適用于 60 VDC 電池（根據電池類型，出廠時可調節 60 至 75 VDC）

輸出電流：5.0 ADC

過載保護：電子 - UI 特性曲線

電壓調節，負載調節：± 2 %，直接在連接器處測量

殘余紋波：< 600 mVss typ. 無電池

負載瞬態 10-90-10 %：typ.6 開關/關斷振蕩：無

過載/短路保護：電子

工作溫度范圍：20 至 +55 ℃

電流減?。簭?+55 至 +75 ℃ 在無阻礙對流的情況下，每 ℃ 減小 2.5 %。溫度升高時電流不會自動減小

儲存溫度范圍：40 ℃ 至 +85 ℃

濕度：75 % 無冷凝

額定條件下的效率：> 90 %

功率損耗：max. 68 W

過溫保護：關機（熱點約 100 ℃）冷卻后自動重啟

連接：插入式連接器 H15

重量：約 2 kg

鐵路技術、固定和途中替代能源、控制技術、工業自動化、軍事應用
