懸臂對置滾子系列軸承由兩個或多個滿裝圓柱滾子冠構成，并通過在外圈中整體加工的間隔條隔開。這種軸承具有很高的動載荷和靜載荷能力，因此被廣泛用于連續運行和惡劣條件下的機器。滾道之間的墊片還能確保較高的軸向推力保持力。

外圈和內圈由核心硬化的 UNI 100Cr6 鋼制成，硬度為 60±2 HRC。外圈的外徑通常有一個凸半徑，可改善運行時的載荷分布。

根據要求，可以提供外圈表面硬度降低到 53÷58 HRC 的對輥。

內圈有孔和通道，用于潤滑油供給。

全圓柱形滾輪，確保高承載能力。

通過防護罩和鋼密封環實現雙重保護和密封系統。密封系統也可采用橡膠唇形密封圈。

執行公差符合 P0 級標準，特殊執行符合 P5 級標準（DIN 620）。

可根據要求采用不銹鋼材質。

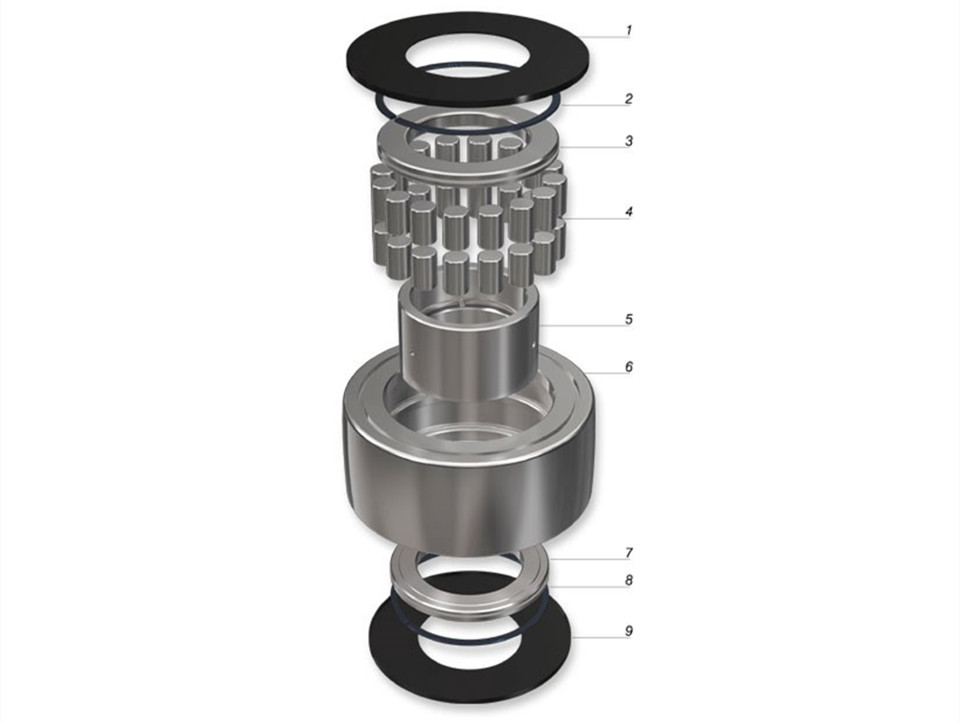

1. 密封板
2. 費氏密封環
3. 五輪
4. 圓柱滾子
5. 內環
6. 外環
7. 五輪
8. 費氏密封環
9. 密封板

可選密封系統采用橡膠唇形密封圈

可選執行符合 P5 級標準（DIN 620）

可選采用不銹鋼材質

產地：意大利

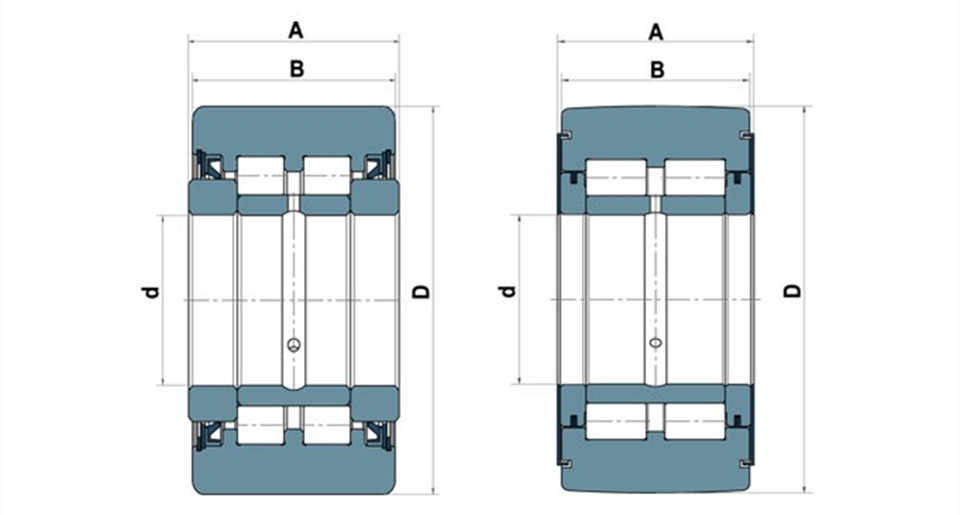

Ø ext. 直徑：134 mm

代碼：CRAT 134 X   55 X 146

D：134 mm

d：55 mm

L：146 mm

B：83 mm

E：85 mm

h：50 mm

密封件 / 密封 PDA：是

滾輪排數：2

保持架：是

動態負載：227.9 kW

靜態負載：315 kW

鋼、塑料、紙張、印刷、紡織、搬運領域
